Egy Tannoy Profile 638 karbantartása
Amikor a hifi-misztikum mögött kőkemény fizika áll: Egy Tannoy Profile 638 karbantartása

Szakmai körökben és az online fórumokon gyakran találkozni azzal a jelenséggel, hogy ha egy klasszikus, évtizedes hangfal hangja „ellaposodik”, elveszíti a dinamikáját vagy tompává válik, a közösség azonnal a hangváltó alkatrészeinek elöregedésére gyanakszik és egyből átépítést javasol. Egy hozzám érkezett Tannoy Profile 638 (D80) esete azonban tökéletesen bebizonyította, hogy a diagnosztikát nem a hiedelmekre, megérzésekre, hanem az objektív mérésekre és az alapos karbantartásra kell alapozni.

A probléma: +6 dB-es korrekciós kényszer

A hangfal tulajdonosa azzal a panasszal érkezett, hogy a rendszerből teljesen eltűnt a mikrodinamika és a részletezőképesség. Ahhoz, hogy a magastartományt értékelhető szinten hallja, az erősítő hangszínszabályzóján +6 dB-es emelést kellett alkalmaznia.

Sokan ilyenkor azonnal a hangfal szétszedését és a hangváltó alkatrészeinek cseréjét vizionálják. Mi viszont a szisztematikus feltérképezést, valamint a csatlakozások és a hangszórók fizikai ellenőrzését választottuk.

A diagnosztika és a valós hibaforrások

Az első fázisú impedancia- és fázismérések azonnal kimutatták, hogy a probléma gyökere nem a belső elektronikában, hanem sokkal egyszerűbb, elhanyagolt mechanikai és kontaktusbeli anomáliákban keresendő.
1. Parazita soros ellenállás a csatlakozónál: A gyári átkötések helyett alkalmazott, nem megfelelően érintkező, vastag kábelezés egy frekvenciafüggő, átlagosan 0,6–0,7 Ohm-os plusz ellenállást vitt a rendszerbe. Ez nemcsak sima feszültségosztóként működött, hanem drasztikusan belenyúlt a hangváltó jósági tényezőjébe is, teljesen felborítva a szűrőkaraktert és a fázisokat.
2. Szennyeződés a tölcsérben: A Tannoy híres Dual Concentric magassugárzójának tölcsérét (hullámvezetőjét), az évtizedek alatt lerakódott finom por és szennyeződés vastag rétege borította. Ez a látszólag – szemmel nézve – elhanyagolható réteg mechanikusan korlátozta a levegő mozgását, és komoly fáziskioltásokat okozott a kritikus keresztezési pont (2,5 kHz) környékén. Rádásul az a por úgy működött mint egyfajta akusztikus csillapító.
A beavatkozás: Precíz tisztítás és hibajavítás

A hangfal komolyabb megbontása helyett célirányos hibajavítást és alapos takarítást végeztem:
- Csatlakozások rehabilitációja: Megszüntettem a gyatrán érintkező külső kábelátkötést és oxidációt a csatlakozási pontokon.
- A hangszórók tisztítása: Teljesen kipucoltam a magassugárzó külső tölcsérét, és a mélysugárzókat is letakarítottam a lerakódott szennyeződésektől.
Az ellenőrző mérések az alapos tisztítás után drámai és azonnali változást mutattak:
- Helyreállt fázismenet: A 10 kHz feletti tartományban korábban tapasztalható meredek fáziskésés teljesen megszűnt. A magassugárzó fázisbeli viselkedése kisimult és visszatért a normális akusztikai mederbe.
- Valós hangnyomás-nyereség: A magastartományban konzekvens, széles sávú +0,5 dB-es SPL (hangnyomás) növekedést mértem, miközben a középtartomány korábbi lokális beszakadásai és aszimmetriái eltűntek.
- A mélytartományban szintén helyreállt az elvárt szint, köszönhetően a stabil csatlakozásnak.
Konklúzió: A karbantartás fontossága

A hibajavítás utáni teszt az ügyfél otthonában is azonnali sikert hozott. Az erősítő Source Direct üzemmódba állításával (mindenféle hangszín-korrekció kinyomásával, 0 dB-en) a hangfalak visszakapták a gyári, hamisítatlan dinamikájukat és borotvaéles sztereó képüket.

Ez az eset is igazolja: egy precíz mérési ellenőrzés, a csatlakozók rendbetétele és a hangszórók alapos tisztítása sokszor hamarabb és hatékonyabban hozza meg a kívánt eredményt, mint a felelőtlen alkatrész-csereberélés. Itt az is bebizonyosodott, hogy nem placebóhatásról van szó, hiszen mind az impedancia mérésekor, mind pedig mérőmikrofonos mérés során szignifikáns eltérést lehetett látni.

Az ügyfél visszajelzése miután meghallgatta saját otthonában a rendberakott hangfalat a nap fénypontja:
augusztus 15, 2026
Telesound 3 utas hangfalpár restaurálása: Értékmentés kontár munka után
A KTAudio™ műhelyében a javítási folyamatokat mindig a valós fizika, a mérnöki pontosság és a szisztematikus hibafeltárás vezérli. Nemrégiben egy meglehetősen leharcolt állapotú, 3 utas Telesound hangfalpár érkezett hozzám restaurálásra. (A márka a hazai hifisták számára ismerős lehet: ezek a dobozok a székesfehérvári Videoton gyökereivel rendelkeznek, kifejezetten nyugati, export piacra tervezett konstrukciók).

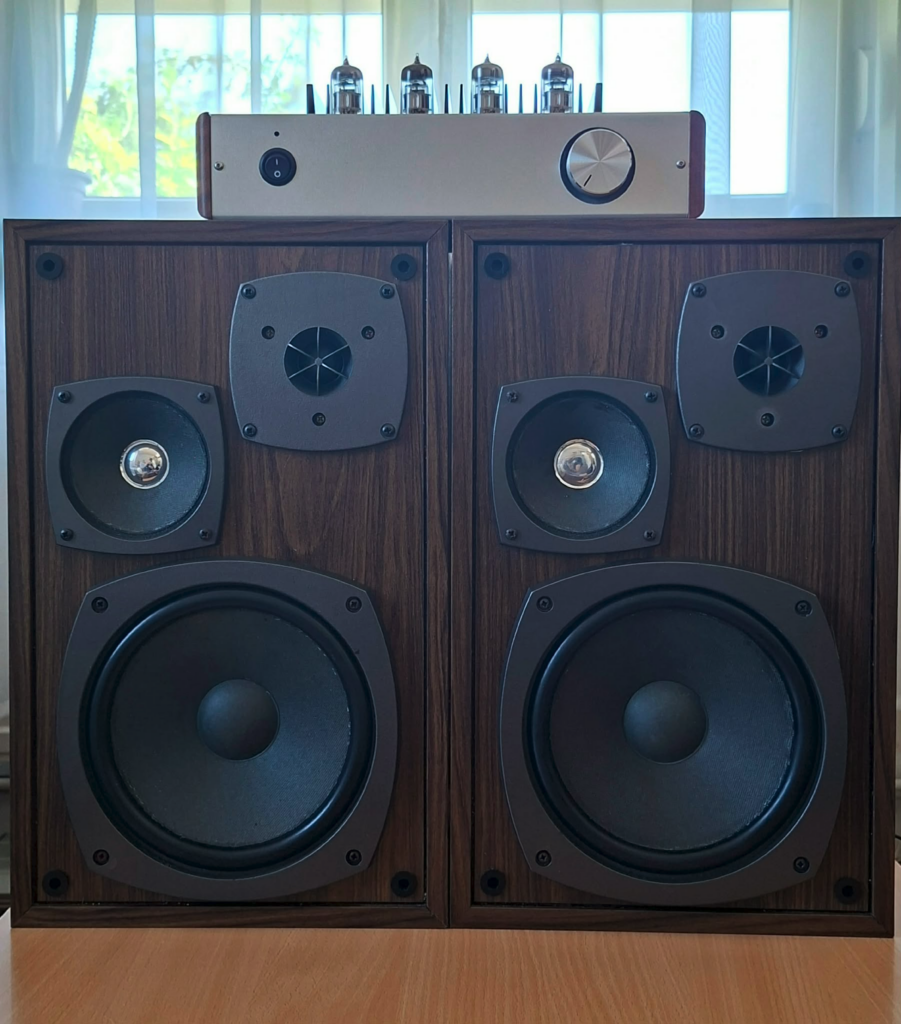

A KTAudio™ bemutatóasztalán a kész Telesound 3 utas hangfalpár, felette a saját fejlesztésű Angelic One (Patent Pending) csöves erősítő bemutató darabjával a végső akusztikai teszteléshez készülve.

A projekt pénzügyi szempontból, a tiszta munkaórákat és az alkatrészköltséget nézve racionálisan nem volt kifizetődő. A tulajdonos számára azonban a hangfalpár elhunyt férje emléke miatt kiemelkedő érzelmi értéket képviselt, ezért tiszteletből és szakmai elhivatottságból elvállaltam a teljes körű helyreállítást.

Diagnosztika és a feltárt technikai hibák

A hangfalakon korábban már végrehajtottak egy szakszerűtlen felújítási kísérletet. A megbontás után az alábbi, súlyos szakmai és mechanikai hibák realizálódtak:

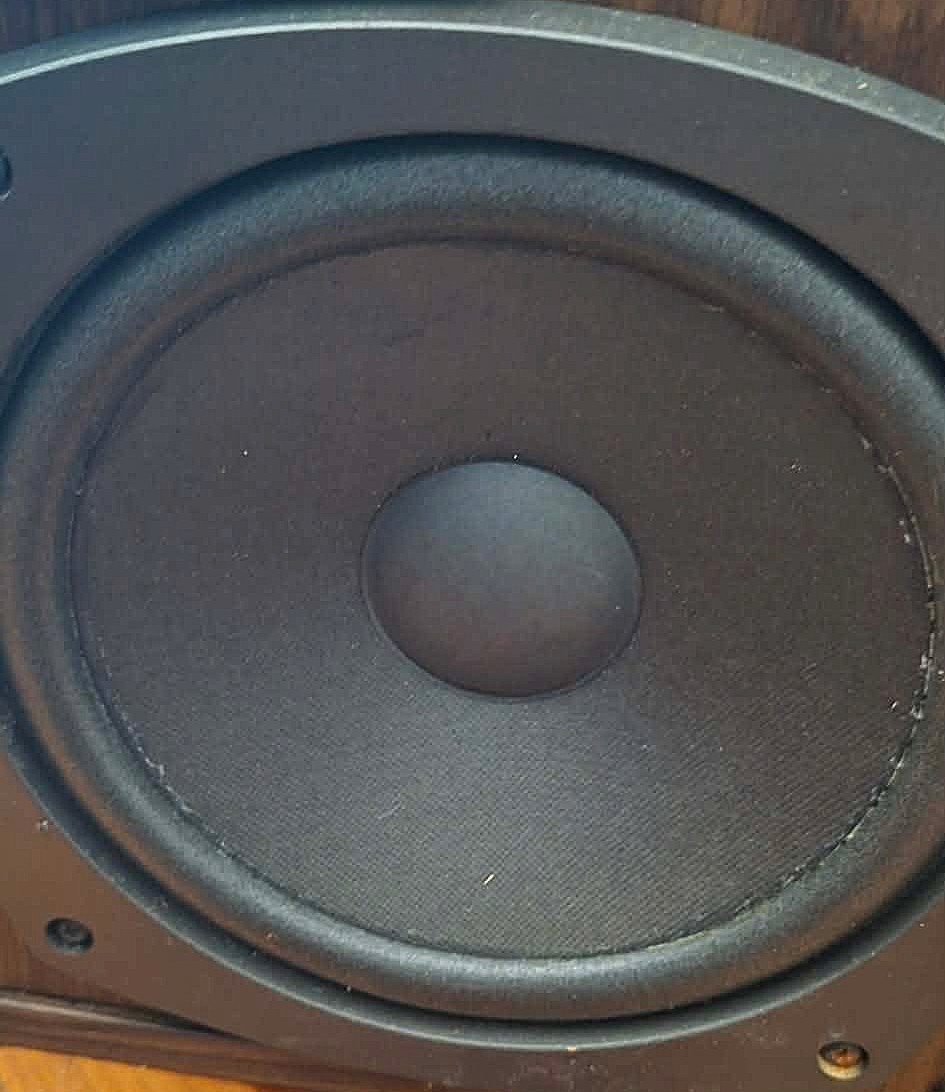

- Súlyos peremezési hiba: A mélysugárzók habszélei nem megfelelő geometriájú alkatrésszel, és oda nem illő, merev ragasztóval lettek rögzítve. Az elöregedett gyári ragasztómaradványokat az előző beavatkozás során nem távolították el a kosárról. Emiatt a lengőtekercs nem futott központosan, mozgás közben mechanikailag súrolt a légrésben. A hangfalpár másik tagjánál a habszélek szerkezete már teljesen megsemmisült, szétmállott.

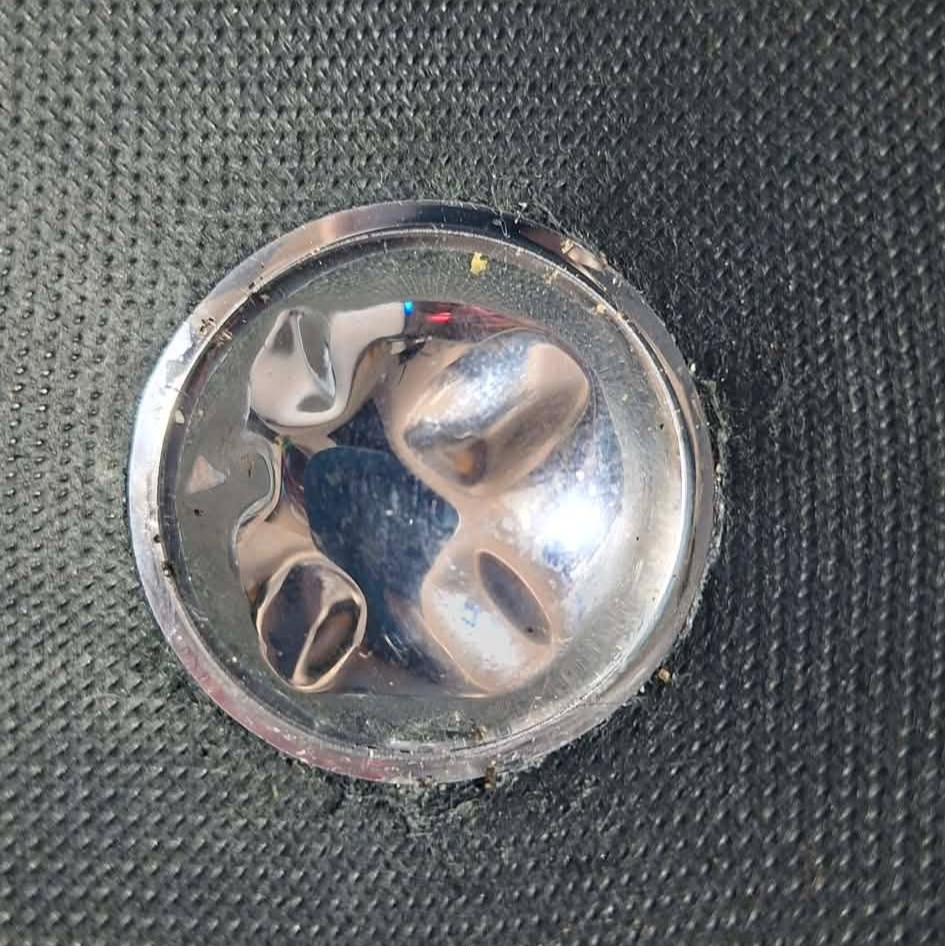

- Deformálódott középsugárzók: A középtartományért felelős hangszórók membránja több helyen mechanikai sérülést szenvedett, a krómozott porsapkák (porvédő kúpok) teljesen behorpadtak és szerkezetileg összegyűrődtek.
- Szilikon-kontárkodás: A hangszórókosarak és a műanyag díszlécek rögzítésénél mindenhova szétkent szilikon tömítőgumit alkalmaztak. Az esztétikai romboláson túl ez technikai probléma is: A nem egyenletes elosztás a hangszóró kosarának deformitásához is vezetett, ráadásul sok helyen nem tömített, ezáltal nem volt légtömör a hangfal.
- Aszimmetrikus csillapítás és hanyag kábelezés: A belső kamrában felemás mennyiségű és eltérő minőségű csillapítóanyag volt elhelyezve, ami virtuálisan megváltoztatta a két doboz belső térfogatát, felborítva az akusztikai balanszot. A belső hálózatban hanyag, instabil forrasztások és oxidáció volt tapasztalható.
- Külső csavarozások rozsdásak voltak, és nem rögzítették rendesen a komponenseket.

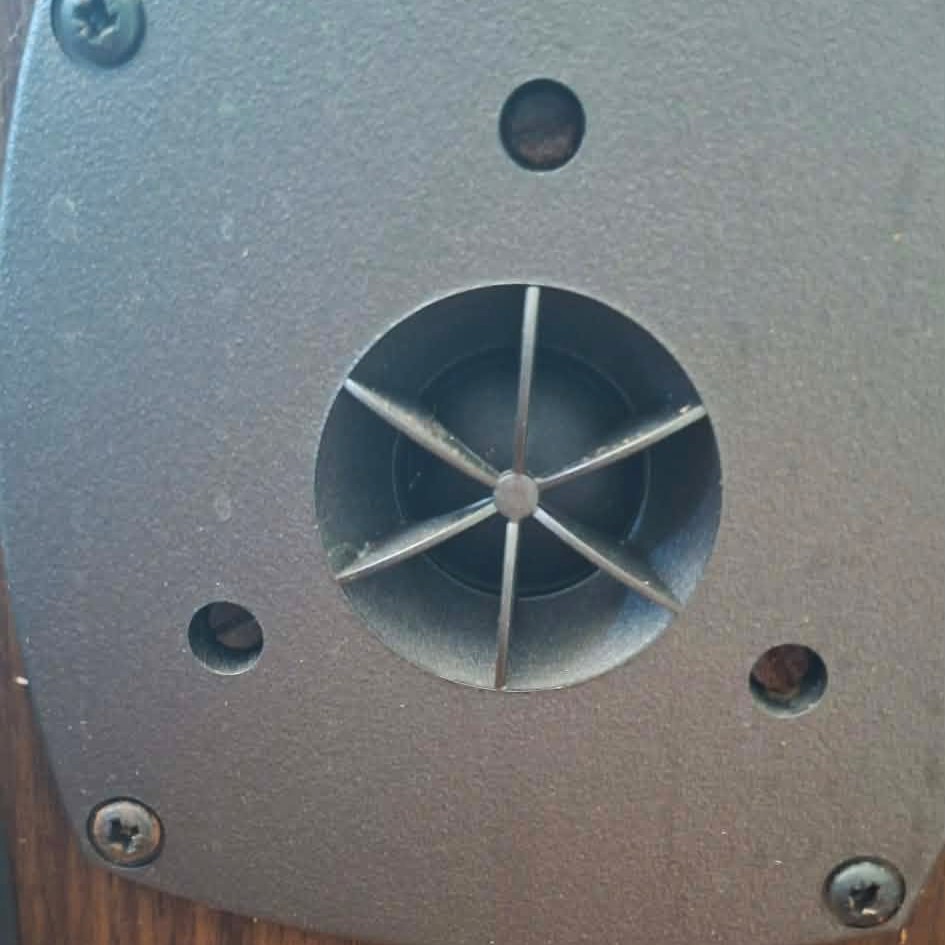

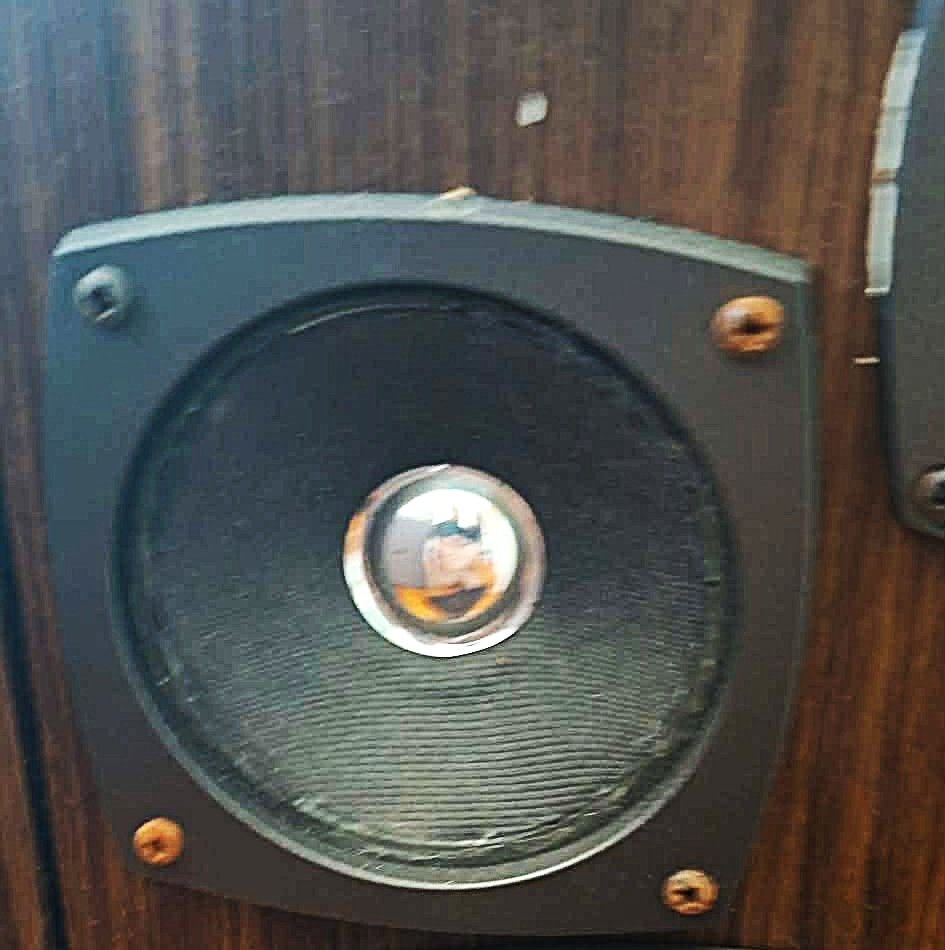

Az eredeti állapotok, némi tisztítás után: Még mindig látható a díszlécek alól kibuggyanó szilikon tömítőgumi, az összekent membrán, a behorpasztott membránközép, a rozsdás csavarok, stb…

A KTAudio™-féle restaurálási folyamat

A cél a gyári paraméterek és az esztétikum kompromisszummentes visszaállítása volt. A munkafolyamat az alábbi technológiai lépésekből állt:
1. Mechanikai és vegyi tisztítás: Minden korábbi szilikonmaradványt, ragasztóréteget és korróziót vegyszeresen és mechanikusan eltávolítottam a kosarakról, valamint a hordozófelületekről a fémig és a tiszta papírig.
2. Központosítás és komponenscsere: A mélysugárzók új, gyári specifikációjú habszéleket kaptak, amelyeket most már szakszerűen, megfelelő ragasztóval ragasztottam a helyükre, megszüntetve a tekercs súrolását. A sérült, deformált króm porsapkákat műhelypraktikákkal állítottam helyre.
3. Belső hálózat és akusztikai hangolás: Az instabil, hanyag forrasztásokat frissítettem és újraforrasztottam. A felemás csillapítást eltávolítottam, helyette pontosan egyenlő mennyiségű, minőségi műszálas vattával tömtem újra a kamrákat. Ez biztosítja a két oldal közötti tökéletes sztereó szimmetriát és az optimális csillapítást.
4. Záró mechanikai munkák: A rozsdás csavarokat leselejteztem. Helyükre új, fekete csavarok kerültek, szerkezetileg stabilan rögzítve a hangszórókat és a díszléceket.
5. Megszüntettem a hangszórókosarak deformációit, a szilikon tömítő egyenletes elosztásának köszönhetően pedig légtömörré vált a hangfal.
Tesztelés és az eredmény

Az összeszerelést követően a végső teszteléshez és a hangulat fokozásához a saját fejlesztésű, 0000-s (bemutatódarab) szériaszámú Angelic One hibrid csöves erősítőmet és egy sok évvel ezelőtt fejlesztett M15 fantázianevű AB osztályú félvezetős erősítőmet hívtam segítségül. A teszteléshez Kygo modern, dinamikus Cloud Nine albumát alkalmaztam, amely a tiszta énekhangok és a feszes elektronikus mélyek miatt azonnal kimutatja az esetleges fázis- vagy központosítási hibákat.

A mérések és a meghallgatás alapján a Telesound pár hangja eszméletlenül tiszta, fázishelyes és kiegyenlített lett, a nem kívánt rezonanciák és a súrolás teljesen megszűnt.

A tulajdonos megérkezve, vizuálisan fel sem ismerte a saját, korábban meggyalázott hangfalait. A bemutató meghallgatás során elért akusztikai javulást hallva és a vizuális fejlődés láttán tátva maradt a szája.

Financiálisan nem ez a munka hozta meg a vállalkozásom nagy profitját, de a KTAudio™-nál vannak dolgok, amelyek nem pénzben mérhetők. Visszaadni egy darabka történelmet és egy személyes emlék méltóságát – ez az, amiért érdemes csinálni. Újabb sikeres restaurálás került fel az „ezt is megjavítottam” polcra.
augusztus 15, 2026
More Than Mastering: Behind the Scenes of „Ignite” by DJ Terhinator & Moore Music Makin

Every music producer knows the feeling. You spent weeks crafting a track, the ideas are solid, but something in the final mix just won’t lock into place.

When long-time collaborators DJ Terhinator (the production mastermind) and Moore Music Makin (the voice behind the melodies) reached out to me with their latest track, „Ignite,” we didn’t just do a cold file transfer. At KTAudio, I believe the path to a world-class master starts way before you hit the final export button in your DAW.

This is a look behind the curtain of what I call „More Than Mastering” – a blend of creative feedback, technical know-how, and joint problem-solving.

Real-Time Collaboration via Muse

I don’t believe in rigid, automated services. When you work with KTAudio, you get a dedicated second pair of ears during the crucial phases of your project. My goal isn’t to change your artistic vision, but to help you remove the technical roadblocks that stop that vision from translating to the speakers.

For „Ignite”, DJ Terhinator and I hopped onto the Muse platform for a few sessions. Muse allows for real-time, high-quality audio streaming and DAW screen sharing, completely bridging the physical distance between our studios.

These sessions are always high-energy, fun, and deeply constructive. We hang out, listen together, and look at workflow solutions on the fly. Whether it is adjusting a tricky sidechain setup, making a blunt kick punchier, or cleaning up the low-end separation so the elements don’t mask each other, it’s all about finding the smartest path forward using the tools the producer already prefers.

The Result: A Stage-Ready Master

Because we did the necessary fine-tuning together during the mixing phase, the final mastering process was incredibly smooth.

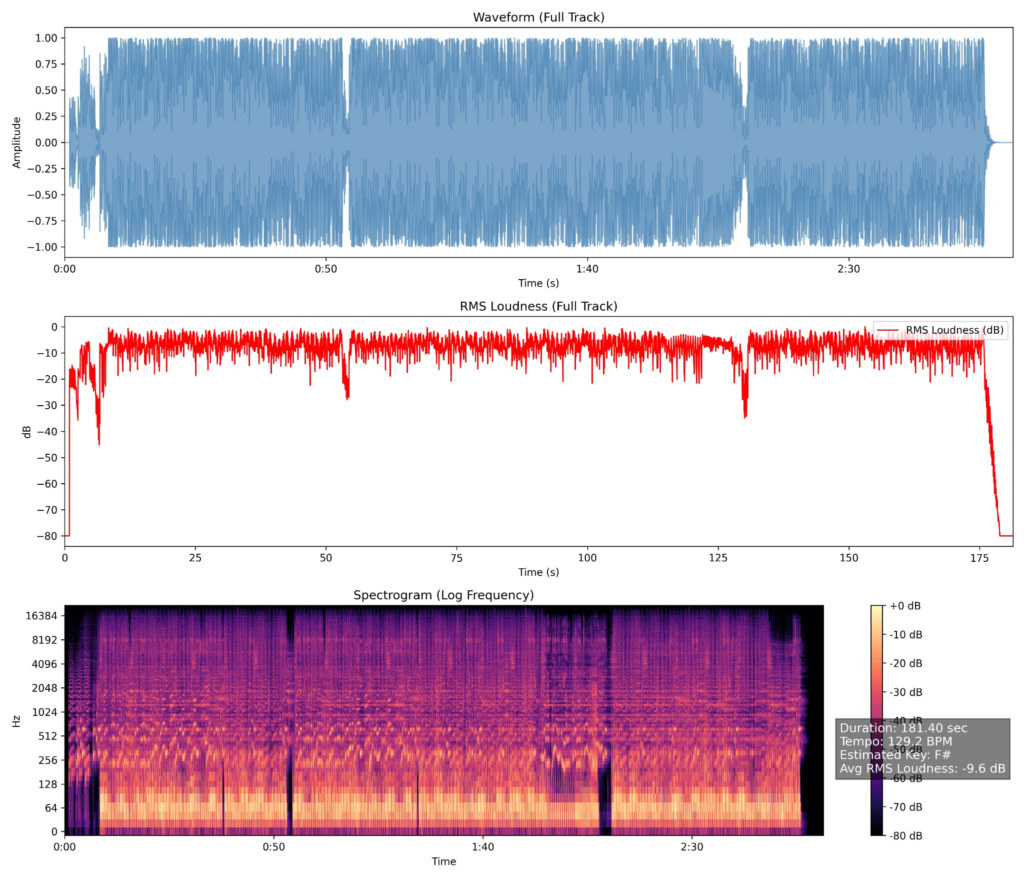

Here is a quick look at the audio analysis of the finished master for „Ignite” (129.2 BPM, F# Minor):

As you can see from the waveform and the stable average loudness (around -9.6 dB RMS), the track has massive energy while keeping its clarity intact. The drops are clean, the transients are precise, and the vocals sit beautifully on top without losing the driving power of the low-end.

The result is a dynamic, stage-ready master. It is fully optimized to sound huge on massive club sound systems, while remaining perfectly balanced for streaming platforms like Spotify and Apple Music.

Visualizing the Sound: Crafting the Artwork

„More Than Mastering” isn’t just a catchy phrase, it reflects the multi-disciplinary approach I bring to the table. Beyond shaping the sonic landscape of „Ignite”, I was also heavily involved in creating the official cover art.

Music is an immersive experience, and the visuals need to match the energy of the track. I designed the core of the artwork, capturing the high-voltage clash of elements that represents the track’s explosive drops. With just a few final touches added later, the visual identity of the release was locked in. Being able to contribute to both the sound and the visual presence of a track makes these long-term collaborations incredibly rewarding.

Let’s Build Your Next Track Together!

Great mastering is the natural extension of a well-prepared mix.

If you are working on a project and want a trusted partner to bounce ideas off, double-check your technical solutions, or help you cross the finish line with confidence, let’s connect.

Ready to elevate your sound? Head over to the contact page at www.ktaudio.hu and let’s talk about your next release.

május 29, 2026
A süket tuner és a rejtett Joule-hő: Egy Onkyo HT-R538 AV receiver újjászületése
A házimozi erősítők (AV receiverek) világa híres arról, hogy a hatalmas belső alkatrész-sűrűség és a folyamatos hőtermelés miatt ezek a készülékek idővel szó szerint képesek „megenni” a saját forrasztásaikat. Nemrég érkezett a KTAudio műhelyébe egy megbízható, 5.1 csatornás Onkyo HT-R538 rádióerősítő, amely egy meglehetősen bizonytalan és összetett hibajelenséget produkált: A tulajdonosánál a készülék ugyan elindult, de resetelés ellenére sem tudott belőle hangot kicsikarni! Egyetlen bemenetről sem adott ki hangot egyetlen kimenetre sem, az FM rádió pedig üresen, némán szaladt végig a teljes frekvenciaskálán, anélkül, hogy akár csak egyetlen helyi adást is képes lett volna megtalálni.

Az ügyfél meg is érkezett az erősítővel és együtt meg is néztük, hogy milyen hibajelenségeket produkál. Hálózati feszültség alá helyezve a Stand By LED ugyan világított, de a bekapcsolásra csak kattogással reagált. Többszöri ki-be kapcsolgatás után a készülék bekapcsolt. Mivel odébb is helyeztem a készüléket az asztalon és forgattam is, a csatlakozások ellenőrzése, hangfalak és bemeneti egységek csatlakoztatása miatt, egyszer csak megszólalt. A tulajdonos nagyon meglepődött, hogy ez hogyan lehetséges. Hosszasan taglaltam a lehetséges hibákat, de feltűnt közben, hogy az erősítő teteje nagyon melegszik, égett por szagot áraszt. Megegyeztünk, hogy egy alapos tisztítás és hibafeltárás következik.

A felületes diagnosztika ilyenkor azonnal a digitális processzor (DSP) végzetes meghibásodására és/vagy a tuner modul teljes elhalálozására gyanakodna, ami a gyári panelcsere horrorisztikus ára miatt azonnal a gazdasági totálkár kategóriájába sorolná a készüléket. A mérőasztalon végzett szisztematikus ellenőrzés során azonban gyorsan kiderült, hogy a vezérlés, a tuner és a feszültségszabályzó áramkörök alapvetően működőképesek lennének, de a fizikai kontaktus hiánya megbénítja őket. A gép belsejét vastagon borító, hőszigetelő takaróként funkcionáló porréteg eltávolítása után a mikroszkópos vizsgálat feltárta a valódi okot: számtalan, szabad szemmel szinte láthatatlan forrasztási repedés (hidegforrasztás) alakult ki a kritikus áramköri pontokon.

A javítás során egy rendkívül aprólékos és türelmet igénylő folyamatot hajtottam végre a stabil működés érdekében:
- A teljes belső szerkezet és a hűtőbordák kompresszoros portalanítása, visszaadva a gép természetes konvekciós hűtését
- A feszültségszabályzó szekció és a tuner modul mikroszkopikus forrasztási repedéseinek szisztematikus felkutatása
- Kondenzátorok ellenőrzése
- Az összes bizonytalan, elöregedett forrasztási pont teljes frissítése és újraforrasztása minőségi, tartós alapanyagokkal
- A belső csatlakozók, szalagkábelek és érintkezők vegyi tisztítása a tökéletes jelátvitel érdekében
- Átfogó áramköri és hálózati biztonsági ellenőrzések az összeszerelés előtt
Az összeszerelést követő első indítás azonnali sikerélményt hozott. Az Onkyo erősítő nemcsak másodpercek alatt, stabilan kelt életre, de a hangja is azonnal megjött: az FM tuner a kézi hangolási zajzár feloldása után csont nélkül, tűélesen fogta be a helyi rádióadásokat. A projekt legizgalmasabb és egyben legviccesebb „mellékhatása” (side-effect) a tesztelés során derült ki. A mérőasztalon végzett egy órás járatás alatt a gép fizikailag mérhetően sokkal kevésbé melegszik, mint a javítás előtt. Ennek oka a tiszta fizika: a repedt, mikro-íves forrasztások hatalmas átmeneti ellenállást képeztek, a megnövekedett ellenállás pedig a teljesítmény egy részét felesleges hővé alakította, ráadásul a stabilizátorok is több helyen a szükségesnél több feszültséget voltak kénytelenek elfűteni. A friss, tiszta forrasztásokkal az ellenállás minimálisra csökkent, az áram akadálytalanul folyik, így megszűnt a lokális túlmelegedés.

A mindössze 10 000 Ft-os, végtelenül baráti munkadíjért az ügyfél nemcsak egy működésképtelen fémhulladékból kapott vissza egy tökéletesen üzemelő, 100 Wattos márkás házimozi központot, de egy teljes körű akusztikai és rendszerbeállítási tanácsadást is kapott a KTAudio-tól. Átbeszéltük a panellakás-barát mélynyomók fizikáját, az elhelyezést, az árkategóriát, kerestem neki az igényeihez és az erősítőjéhez passzoló subwoofer, valamint a drága digitális panelek védelméhez elengedhetetlen hálózati túlfeszültség-védelem kérdését is. Ez a projekt is bizonyítja, hogy a részletekre való odafigyelés és a komponens szintű javítás nemcsak pénztárcabarát, de évekkel képes meghosszabbítani a féltett audió eszközeink élettartamát.
május 24, 2026
Kontár munka után mérnöki pontosság – Egy professzionális robotlámpa MCPCB javítása
A professzionális rendezvénytechnika és fénytechnika világában a megbízhatóság kulcskérdés: egyetlen DJ vagy zenekar sem engedheti meg magának, hogy a buli közepén sötétüljenek el a fények. Egyik DJ ismerősöm azzal a problémával keresett meg, hogy vásárolt két nagyteljesítményű robotlámpát, de az egyik egységben az egyik RGBW LED-ből kiégett egy alapszín. Segítség hiányában a tulajdonos maga kutatott fel egy helyettesítő LED-et, amelyért darabáron több mint tízezer forintot fizetett, majd elvitte a lámpát egy helyi szervizbe a csere elvégzésére. Az eredmény sajnos katasztrofális lett: rövid üzemidő után a lámpa újra megadta magát, ráadásul a kék és a zöld vezérlés fel lett cserélve, ami teljesen használhatatlanná tette a gyári fényprogramokat. Ekkor került a KTAudio mérőasztalára az eszköz az ország másik feléből.

Az ilyen nagyteljesítményű LED-es fényvetők javításánál a legfőbb buktató az anyagszerkezetben rejlik. Ezek a chipek nem hagyományos nyomtatott áramkörre, hanem egy vastag alumínium hordozós lemezre (MCPCB) vannak forrasztva a maximális hővezetés érdekében. Egy ilyen panelt hagyományos pákával vagy felületes hőlégfúvással lehetetlen megforrasztani, mivel az alumínium azonnal elvezeti a hőt a környezetbe. Ha valaki megfelelő technológia nélkül erőlteti a munkát, óhatatlanul tönkreteszi a finom struktúrákat. A panel tüzetes mikroszkópos vizsgálatakor kiderült, hogy az előző szerviz nemcsak felcserélte a kék és a zöld színek belső lábkiosztását, de a szakszerűtlen forrasztás során egy komoly ónzárlatot (short circuit) is okoztak a LED alatt. Ennek következtében a zöld csatorna túláramot kapott és azonnal kiégett, míg a kék egyáltalán nem világított.

A KTAudio-nál a javítási folyamat a beszerzésnél kezdődött. Ahelyett, hogy túlárazott, kétes minőségű alkatrészeket kerestem volna a kiskereskedelemben, közvetlenül egy LED gyártóval vettem fel a kapcsolatot. Mindössze hatezer forint körüli összegért sikerült rendelnem egy 10 darabos készletet az eredetivel hajszálpontosan megegyező paraméterű, prémium chipekből, amelyek csupán a külső burkolat formájában tértek el.

A tényleges fizikai beavatkozás során az alábbi munkafolyamatokat követtem:
- Az alumínium LED-tartó lemez kiszerelése és rögzítése a professzionális előmelegítő padon
- A teljes hordozófelület stabil, kontrollált 100°C-ra történő alsó előmelegítése, ami elengedhetetlen az alumínium hőelvonásának kompenzálására
- A zárlatos és tönkrement chip másodpercek alatt történő, roncsolásmentes eltávolítása felső hőlégfúvós technikával
- A megégett, korábbi kontár munka miatt felpattogzott gyári védőlakk tisztítása és a forrasztási padok precíz előkészítése
- Az új, gyári paraméterű RGBW LED pozicionálása és tökéletes felforrasztása, ügyelve a tűpontos színkiosztásra
- Vegyi tisztítás a folyasztószer-maradványok eltávolítására, majd a záró multiméteres ellenőrzés
- Összerakás után teljes önteszt és teljes, 1 órás tesztelés SoundSwitch DMX kontroller szoftverrel, DMX vezérlővel.
A precíz előmelegítésnek és a megfelelő szerszámparknak köszönhetően maga a forrasztási és tisztítási folyamat mindössze fél órát vett igénybe, az elektronika összeszerelése pedig alig 5 percet. Sokan megkérdezhetik, hogy egy ilyen gyorsan elvégzett műveletért miért reális elkérni a tisztességes piaci munkadíjat. A válasz egyszerű: az ügyfél nem a fizikai időt fizeti meg, hanem azt a szakértelmet, odafigyelést és felelősségvállalást, amely garantálja, hogy a gép nem fog újra elromlani. A KTAudio mögött álló sokéves tapasztalat és a méregdrága, professzionális szervizberendezések folyamatos fenntartási költsége a záloga annak, hogy ez a javítás ennyire gyorsan, magabiztosan és hibátlanul le tudott futni.

A robotlámpa a tesztek után azonnal visszakerült a tulajdonosához. Az egyedi javítás és a precíziós beállítás óta az eszköz számtalan éles bulit és rendezvényt megjárt, és a mai napig tökéletesen, maximális fényerővel és hibátlan színkeveréssel üzemel.
május 24, 2026
„Biztos csak a fülem okozza…” – Amikor a javítás több mint szerviz

Egy idősebb úr keresett meg telefonon, majd rövid egyeztetés után pár nappal később látogatott el hozzám, kezében egy sokat látott Laney TF50 gitárkombóval. A panaszai ismerősek lehetnek mindenkinek, aki látott már sokat használt, vagy éppen sokat állt kissé korosodó technikát: recsegnek a potméterek, erőtlen a hang, de – ahogy ő fogalmazott szabadkozva – „biztos csak az én fülem kopik már az évek alatt”.

Első ellenőrzés azonnal megmutatta, hogy a tulajdonos füle tökéletes: a tisztán félvezetős, IC-s felépítésű erősítőnek brutális alapzaja volt. Búgott, súgott, zizegett, az összes potméter ragadt és sercegett, ha pedig csak közelítettem feléjük a kezemmel, zúgott az egész rendszer.

Első körben a tisztítással próbálkoztam, de ez nem hozta az általam elvárt szintet. A szénpályák kopásait a tisztítás már nem tudta orvosolni, így a teljes csere mellett döntöttem. És ha már csere, akkor az összes potmétert lecseréltem újakra, mert nem pár 100Ft az amin itt spórolni kell. Termmészetesen a csere előtt egyeztettem az ügyféllel, hogy mi várható. A torzító fokozat puffer kondenzátorát és a két fő tápági kondenzátort is újakra cseréltem, természetesen 3000óra üzemidejű, alacsonyimpedanciás, tehát low ESR kondenzátorokra, amelyek üzemi feszültsége egy nagyságrenddel nagyobb, mint a készülék üzemi feszültsége. Az összes kritikus forrasztást újramelegítettem, frissítettem, mert több helyen volt látható az úgynevezett ónrohadás jelensége is.

Az ördög a részletekben: Hogy a közelítési és érintési zajt végleg kiirtsam, az új potméterek fém házait összekötöttem (sorolás), és közvetlenül a csillagponti földelésre (GND) kötöttem le. Valami olyasmit kapott az erősítő, amit a gyárban anno megspóroltak.

A project legszebb része csak ezután következett!

Nem szeretem a készülékeket „csak úgy” átadni a megrendelőimnek: Megkértem az urat, hogy hozza el a saját gitárját és próbálja ki a helyszínen.

A reakciója és a mosolya minden pénznél többet ért.
Pár akkord után szinte ujjongott örömében. Azt mondta, ez az erősítő még újkorában sem szólt ennyire jól: sokkal tisztább, dinamikusabb és artikuláltabb lett a hangja, mint valaha. Már-már a nagy csöves Marshal erősítőinek hangját, hangzásvilágát hozza. A felesleges zajok, búgás pedig teljesen eltűntek.

A zene nem korfüggő és a jó hangzás sem luxus. Néha csak egy kis gondoskodás, a részletekre való odafigyelés és a megfelelő földelési geometria kell ahhoz, hogy a régi technika jobb legyen, mint új korában.

május 24, 2026
Samsung TV és a tervezett elavulás

A modern szórakoztató elektronika világában léteznek olyan tervezési hibák, amelyekkel a tulajdonosok ezrei szembesülnek világszerte, és amelyekre a hivatalos márkaszervizek reflexszerűen mondják ki a gazdasági totálkárt. A KTAudio műhelyébe érkezett egy Samsung UE40D6500 Smart LED televízió, amely pontosan egy ilyen hírhedt folyamaton ment keresztül. A tulajdonos elmondása szerint a TV először furcsa képhibákat, vizuális artifactokat produkált, majd teljesen befagyott. Hosszabb állás után, hidegen még bejött a menürendszer, de percek alatt újra megjelentek a csíkok és a fagyás, míg végül a készülék már el sem indult: végtelen boot-ciklusba ragadt, és folyamatosan ki-be kapcsolgatta magát.

Az átlagos szerviz ilyenkor azonnal táphibát vagy kijelzőhibát kiált. A KTAudio mérőasztalán végzett első teszt során azonban a fő alaplapot (Main Board) lehúztam a tápegységről, és megmértem a feszültségeket: a táp és a háttérvilágítás tökéletesen, stabilan működött. A probléma tehát a főpanelen gyökerezett. Ennél a konkrét Samsung szériánál a gyári tervezés legnagyobb bűne, hogy a komoly számítási teljesítményt végző főprocesszor felett semmilyen hűtőborda vagy fizikai rögzítés sincs – a chip egyszerűen „ott van a semmiben” az alaplap közepén. A folyamatos működési hő és a lehűlés okozta hőtágulás miatt a processzor alatti mikroszkopikus BGA forraszgolyók idővel elengednek, megszakad a kontaktus, ami a fagyásokhoz és a rendszer összeomlásához vezet.

A helyreállításhoz egy precíz és kockázatos, komponens szintű hőkezelési eljárást alkalmaztam. Kiszerelés után az alaplapon minden hőtől védendő, érzékeny alkatrészt gondosan letakartam és izoláltam. Első lépésként alulról fokozatosan előmelegítettem a processzor környezetét biztonságos 60°C-ra, majd fentről, mérnöki pontossággal adagolt 320°C-os forró levegős technikával, speciális eltávolítást nem igénylő folyasztó szert alkalmazva finoman átforrasztottam a processzor alatti forrasztásokat, és ugyanígy átszaladtam a mellette lévő memória chipek felett is (Reflow eljárás). A kontrollált és lassú lehűlést követően a panel visszaépítésre került a tesztvázba.

A televízió az első gombnyomásra, azonnal és hiba nélkül, artifact-mentes tiszta képpel indult el. Egy igazi szakember azonban itt nem áll meg: ha a gyári tervezési hibát nem javítjuk ki, a TV hónapokon belül újra leforrasztotta volna magát. Mivel a készülék egy ismerősömnek készült, egyedi hardveres tuningot alkalmaztam. Egy korábban leselejtezett hálózati routerből kitermeltem egy tökéletes méretű alumínium hűtőbordát. Ezt a bordát precízen ráfabrikáltam a csupasz processzor tetejére, egy olyan mechanikus rögzítést kialakítva, amely nemcsak a brutális hőleadást biztosítja a környezetnek, de fizikai leszorítóerővel fixen a panelhez is láncolja a chipet.

A teljes művelet mindössze pár órát vett igénybe. A tulajdonos még aznap, a javítás napján vissza is kapta a televíziót, és azóta is hatalmas megelégedéssel, napi szinten használja. A tanulság? Nem kell azonnal új tévéért rohanni a boltba vagy kifizetni egy új alaplap árát: a KTAudio-nál a valós fizika ismerete, a kreatív mérnöki barkácsolás és a precíziós forrasztástechnika képes hosszú évekre elhalasztani a tervezett elavulás okozta elektronikai hulladékká válást.

(A teljes tesztelés végén)

(Itt már egyből látható, hogy fura elszíneződések voltak a processzoron és környékén)

(A hűtőborda felhelyezés közben…)

május 24, 2026
Más szerviz leírta, én megmentettem – dB Technologies SUB05D diagnosztika és javítás
Egy újabb komoly szakmai kihívás és egy rendkívül tanulságos „nyomozás” történetét osztom meg veletek, amely egy Facebook-poszttal kezdődött. A leendő ügyfelem közzétett egy bejegyzést, miszerint van egy professzionális, rendezvénytechnikai felhasználásra szánt dB Technologies SUB05D aktív szubládája, ami teljesen néma. Bekapcsoláskor ugyan halkan pukkant a hangszóró, de a modul azonnal hibára állt ki, és csak a főkapcsoló ki-be billentése hozta vissza a kezdeti állapotba. A kommentelők többsége azonnal leírta a gépet: DSP- vagy végfokhibát emlegettek, és meggyőzték a tulajdonost, hogy mondjon le a 15″-es PA technikájáról, mert gazdasági totálkár, és úgysem vállalja senki a javítását.

A KTAudio műhelyében én másképp állok a reménytelennek hitt esetekhez. Bár a pontos részleteket ekkor még nem tudhattam, felajánlottam a tulajdonosnak, hogy hozzon el hozzám a modult, és ránézek. Bizalomépítésként átbeszéltük a lehetőségeket: elmondtam a piac alapján várható IC-árakat, de rögzítettük, hogy pontos összeget csak a mérőasztalon végzett diagnosztika után tudok mondani. Az ügyfél látva a korrekt hozzáállást, Budapestről hozta le nekem a kiszerelt elektronikát a transzformátorral együtt, doboz nélkül.

A hivatalos márkaszervizek működési logikája nem a komponens szintű javításra épül, ráadásul több szervizt megkeresett ügyfelem, de nem vállalták a készülék javítását. A dB Technologies nemzetközi központja elutasította a megkeresésemet, és a kizárólagos hazai szervizpartnerükhöz irányított. Mivel a gyártó vonakodott kiadni a hivatalos kapcsolási rajzot, a szervizpartnert pedig kötelezte a titoktartás, egyedül maradtam a problémával. Egy mérnököt azonban ez nem tántoríthat el: a nyomtatott áramkör (NYÁK) vezetősávjai és felépítése alapján manuálisan visszarajzoltam a kapcsolási sémát, így pontos képet kaptam arról, hogy mi hova csatlakozik, és hogyan működik a rendszer a valóságban. Így már fel tudtam térképezni a hibajelzést amely az indításkor keletkezik. (De erről majd talán máskor…)

A diagnosztika során kiderült, hogy a Digipack200 Class-D végfokot kiszolgáló modulon a nagy teljesítményű PWM végfok IC (TDA8950TH) belsőleg zárlatos. A beszerzés azonban újabb csapdát rejtett: az elsőként rendelt alkatrészről a mérések során kiderült, hogy selejtes hamisítvány. Ezt nem építhettem be. Végül a hazai hivatalos szervizpartner készséges segítségével sikerült egy biztos forrásból származó, gyárinál némileg jobb paraméterekkel rendelkező, de cserekompatibilis IC-t vásárolnom (TDA8954TH). A szerviz szakembereitől ráadásul sikerült néhány kritikus technikai részletet is lekommunikálnom, ami nagy segítség volt a munka során. (Köszönöm a Hangszerviznek a közreműködést!)

A tényleges helyreállítás során az alábbi precíziós folyamatokat végeztem el:
- A zárlatos, többlábas gyári vezérlő IC szakszerű eltávolítása és az új, eredeti darab beforrasztása precíziós SMD technológiával
- A teljes panel vegyi letakarítása és tisztítása a folyasztószer-maradványoktól
- A hűtési rendszer teljes felújítása: a hűtőborda makulátlan tisztítása, a régi elemek eltávolítása
- A hővezető szilikon lapka cseréje, valamint a szilikon lap alatt és felett is elvégzett újra-pasztázás a tökéletes hőátadásért
- Biztonsági hálózati ellenőrzés és az érintésvédelmi pontok felülvizsgálata
A kritikus pillanat az első indítás volt. A panelt elsőként egy biztonsági áramkorlátozó izzós előtéten keresztül helyeztem feszültség alá. A modul azonnal, hibaüzenet nélkül, stabilan elindult. A korábbi indítási hiba, ami azonnal letiltotta a rendszert, teljesen megszűnt.

Az izzó eltávolítása után a modolt rákötöttem egy 350 Wattos teszt-hangszóróra, és másfél órán keresztül folyamatos, komoly terhelés alatt nyúztam a mérőasztalon, hogy megbizonyosodjak róla: nincs más rejtett hiba a rendszerben. Az elektronika végig stabil, megfelelő hőtartományon belül és tökéletesen üzemkész maradt.

A javítás végösszege (~45 000 Ft) az alkatrészárak miatt már közelítette a használt piaci értéket, de még mindig alatta maradt annak. Cserébe a tulajdonos egy olyan, komponens szinten felújított, tökéletesen beállított és újrapasztázott elektronikát kapott vissza, amely garantáltan hosszú évekig fogja még megbízhatóan kiszolgálni a rendezvények hangosítását. A KTAudio műhelyében a valós fizika, a kitartás és a precizitás ismét győzedelmeskedett a marketingalapú modulcsere felett.
május 24, 2026
Új élet egy legendás csöves erősítőben – két lábbal a racionalitás talaján
Egy igazi audió csemege pihen éppen nálam a KTAudio mérőasztalán: egy klasszikus Dénes Péter-féle csöves erősítő. Ezek a készülékek a maguk puritán, ponttól-pontig szerelt (point-to-point) belső világukkal és zeneiségükkel igazi legendák a hazai hifisták körében. Dacára annak, hogy a kábelezés az avatatlan szemnek nélkülöz mindenféle logikát, van valami furcsa bája az egésznek. Egy csöves erősítő hangját ugyanis nem az határozza meg döntően, hogy a vezetéket A-ból B-be egyenesen, vagy kanyarintva helyezzük el, hanem a csövek típusai, a kialakítás, a visszacsatolás és a transzformátorok. Sajnos szemlátomást kapott már az élettől eleget ez az erősítő és sajnos a felhasznált kondenzátorokat már lassan 20 éve nem gyártják… El is fáradtak, ahogy mondani szoktuk.

A feladat adott: teljes átkábelezés (szigorúan a korábbi kábelek felhasználásával és a topológia megtartásával) és a fáradt kondenzátorok cseréje vár a gépre, de a tulajdonos kérésére szigorúan a költséghatékony ésszerűség határain belül. Míg a futárok hozzák az új alkatrészeket, mérnöki szemmel analizálom a belső felépítést. A high-end világában ugyanis könnyű elszállni a csillagászati árú, misztikus alkatrészekkel. Szervizszakemberként viszont az a véleményem, hogy a zseniális hangzás nem a méregdrága márkák feliratától, hanem a megfelelő specifikációtól és a precíz munkapont-beállítástól függ. Ahogy mindig szoktam mondani: Az ördög a részletekben rejlik.

A prémium hangzás elérhető észszerű költségvetésből is, ha a felújítást a gyakorlati fizika és nem a marketing vezérli.

Így, ami helyre lett állítva, ha summázni szeretném:
- földelési csatlakozásnál a rögzítő csavar eltört ahogy hozzáértem, így azt cseréltem
- a földelési vezeték (ház és betáp földelés összeköttetése) le volt szakítva, ezt új vezetékkel helyreállítottam
- betáp kábel szigszalagos és műanyagcsöves szigetelések zsugorcsövezése
- elszakadt / leszakadt vezetékek helyreállítása
- forrasztási frösscsenések eltávolítása a házból
- 220uF/250VDC, Nichicon, low ESR 105°C 3000h, 6db kondenzátor beépítése a 6db 2 x 100uF / 250V hagyományos, még 1980. Márciusában gyártott kondenzátorok „helyére”
- 100uF/450VDC, Elite, low ESR 105°C 5000h, 2db kondenzátort az előfok tápegységéhez, amely bekapcsolás pillanatában szinte teljes 420V-os tápot kap egy rövid időre. (itt korábban 2 x 100uF / 250V-os kondenzátor volt)
- TDK X2-es 680nF / 650V DC tűrésű kondenzátor a tápszűréshez a korábbi 400V-os helyére.
- Egy sor szigetelés zsugorcsövet kapott a nagyobb mechanikai biztonság érdekében
- Több vezetéket is megfelelően rögzítettem gyorskötözővel a nagyobb biztonság érdekében
- Az alaplapi borítás új csavarokat és alátéteket kapott
- Ezen kívül természetesen az adott csövekhez BIAS beállítás is történt, több órás teszteléssel egyetemben
Az ügyfél a helyszínen meg is hallgathatta a készüléket és csak ezek után adtam át. Teljesen hideg állapotból indítottam a készüléket, hogy hallja milyen szépen éled fel, mindenféle zaj vagy torízás nélkül szólal meg már a kezdetektől az eszköz. További tanácsokkal ellátva és egy jó beszélgetést követően vitte haza a készüléket, amely így már újabb hosszú évekig biztonságosan fog üzemelni.
